Le TBMI
LES INOX
Description
Le TBM est un convoyeur accumulateur de tous types de produits dans un environnement spécifique (agro-alimentaire, laboratoire, chimie, pharmacie…).
Cet appareil est adapté aux exigences de température et de résistance chimique pour le transport de charges pesant jusqu’à 50 kg/m.
Il permet le déplacement de produits en ligne droite comme en courbe sans rupture de charge ni éléments de transfert. Sa maintenance est aisée.
Caractéristiques techniques
Châssis: ossature métallique et entretoises en inox épaisseur 25/10ème,
Bande: bande modulaire au pas de 0,5″, 1″ ou 1,5″ en polypropylène, polyéthylène ou résine acétal.
Groupe de commande:
• Motoréducteur à vitesse fixe monté en tête et placé sur le côté de l’appareil, 230/400 V TRI (IP 55),
• Entraînement de la bande par roue Ø99 en acétal injecté montée sur axe carré de 40×40 mm,
• Groupe de tension: roue libre Ø99 en acétal injecté montée sur axe carré de 40×40 mm
• Vitesse fixe : 5, 10, 15 ou 20 m/mn.

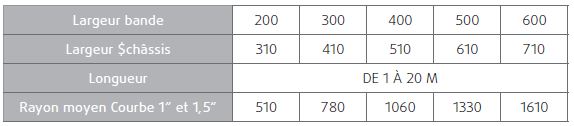

Eléments standards :
Principes de fonctionnement
• Longueurs > 2400 mm obtenues par éclissage de plusieurs caissons : 1 pied support entre chaque caisson,
• Version courbe : doit être associée à un élément de tension et un élément de commande, 3 pieds supports pour 90°
Accessoires
• Pieds supports (inox, soudure étanche): réglables en hauteur par vérins à vis +/-40, hauteurs disponibles 400, 500, 700, 800, 900 eet 1000.
• Guides bilatéraux : polyéthylène, demi-rond, hauteur 64, largeur+/-70,
• Accessoires électriques : coffret C1/C2, variateur V2, armoire électrique C3 et ses option
